Frame Relay

Frame Relay adalah protokol WAN yang beroperasi pada layer pertama dan kedua dari model OSI, dan dapat diimplementasikan pada beberapa jenis interface jaringan. Frame relay adalah teknologi komunikasi berkecepatan tinggi yang telah digunakan pada ribuan jaringan di seluruh dunia untuk menghubungkan LAN, SNA, Internet dan bahkan aplikasi suara/voice.

Frame relay adalah cara mengirimkan informasi melalui wide area network (WAN) yang membagi informasi menjadi frame atau paket. Masing-masing frame mempunyai alamat yang digunakan oleh jaringan untuk menentukan tujuan. Frame-frame akan melewati switch dalam jaringan frame relay dan dikirimkan melalui “virtual circuit” sampai tujuan.

Fitur Frame Relay

Beberapa fitur frame relay adalah sebagai berikut:

1. Kecepatan tinggi
2. Bandwidth Dinamik
3. Performansi yang baik/ Good Performance
4. Overhead yang rendah dan kehandalah tinggi (High Reliability)

Perangkat Frame Relay

Sebuah jaringan frame relay terdiri dari “endpoint” (PC, server, komputer host), perangkat akses frame relay (bridge, router, host, frame relay access device/FRAD) dan perangkat jaringan (packet switch, router, multiplexer T1/E1). Perangkat-perangkat tersebut dibagi menjadi dua kategori yang berbeda:

* DTE: Data Terminating Equipment

DTE adalah node, biasanya milik end-user dan perangkat internetworking. Perangkat DTE ini mencakup “endpoint” dan perangkat akses pada jaringan Frame Relay. DTE yang memulai suatu pertukaran informasi.

* DCE: Data Communication Equipment

DCE adalah perangkat “internetworking” pengontrol “carrier”. Perangkat-perangkat ini juga mencakup perangkat akses, teatpi terpusat di sekitar perangkat jaringan. DCE merespon pertukaran informasi yang dimulai oleh perangkat DTE.

Virtual Circuit (VC) Frame Relay

Pengantar Virtual Circuit (VC)

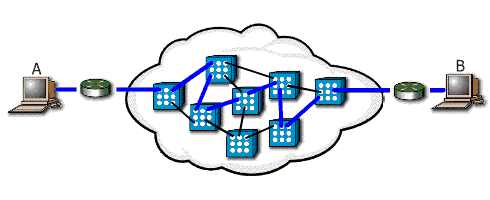

Suatu jaringan frame relay sering digambarkan sebagai awan frame relay (frame relay cloud), karena jaringan frame relay network bukan terdiri dari satu koneksi fisik antara “endpoint” dengan lainnya, melainkan jalur/path logika yang telah didefinisikan dalam jaringan. Jalur ini didasarkan pada konsep virtual circuit (VC). VC adalah dua-arah (two-way), jalur data yang didefinisikan secara software antara dua port yang membentuk saluran khusur (private line) untuk pertukaran informasi dalam jaringan.Terdapat dua tipe virtual circuit (VC):

* Switched Virtual Circuit (SVC)
* Permanent Virtual Circuit (PVC)

Switched Virtual Circuit (SVC)

Switched Virtual Circuits (SVC), adalah koneksi sementara yang digunakan ketika terjadi transfer data antar perangkat DTE melewati jaringan Frame Relay. Terdapat empat status pada sebuah SVC:

Empat status pada SVC :

1. Call setup
2. Data transfer
3. Idling
4. Call termination

Status SVC

Call Setup

Call Setup: Dalam status awal memulai komunikasi, virtual circuit (vc) antar dua perangkat DTE Frame Relay terbentuk.

Data Transfer

Data Transfer: Kemudian, data ditransfer antar perangkat DTE melalui virtual circuit (vc).

Idling

Idling: Pada kondisi “idling”, koneksi masih ada dan terbuka, tetapi transfer data telah berhenti.

Call Termination

Call Termination: Setelah koneksi “idle” untuk beberapa perioda waktu tertentu, koneksi antar dua DTE akan diputus.

Permanent Virtual Circuit (PVC)

PVC adalah jalur/path tetap, oleh karena itu tidak dibentuk berdasarkan permintaan atau berdasarkan “call-by-call”. Walaupun jalur aktual melalui jaringan berdasarkan variasi waktu ke waktu (TDM) tetapi “circuit” dari awal ke tujuan tidak akan berubah. PVC adalah koneksi permanen terus menerus seperti “dedicated point-to-point circuit”.

Perbandingan PVC vs SVC
PVC lebih populer karena menyediakan alternatif yang lebih murah dibandingkan “leased line”. Berbeda dengan SVC, PVC tidak pernah putus (disconnect), oleh karena itu, tidak pernah terdapat status “call setup” dan “termination”. Hanya terdapat 2 status :

* Data transfer
* Idling

Format Frame “Frame Relay”

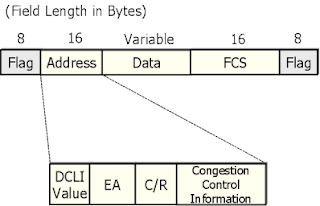

Struktur Frame

Dalam sebuah frame Frame Relay, paket data user tidak berubah, Frame Relay menambahkan header dua-byte pada paket. Struktur frame adalah sebagai berikut:

* Flags - menandakan awal dan akhir sebuah frame
* Address - terdiri dari DCLI (data link connection identifier), Extended Address (EA), C/R, dan “Congestion control information”

* DLCI Value - menunjukkan nilai dari “data link connection identifier”. Terdiri dari 10 bit pertama dari “Address field”/alamat.
* Extended Address (EA) - menunjukkan panjang dari “Address field”, yang panjangnya 2 bytes.
* C/R - Bit yang mengikuti byte DLCI dalam “Address field”. Bit C/R tidak didefinisikan saat ini.
* Congestion Control - Tiga bit yang mengontrol mekanisme pemberitahuan antrian (congestion) Frame Relay.

* Data - terdiri dari data ter-encapsulasi dari “upper layer” yang panjangnya bervariasi.
* FCS - (Frame Check Sequence) terdiri dari informasi untuk meyakinkan keutuhan frame.

Pendeteksi Error pada Frame Relay

Frame Relay menerapkan pendeteksi “error” pada saluran transmisi, tetapi Frame Relay tidak memperbaiki “error”. Jika terdeteksi sebuah “error”, frame akan dibuang (discarded) dari saluran transmisi. Proses seperti ini disebut :

Cyclic redundancy check (CRC)

Cyclic redundancy check (CRC) adalah sebuah skema “error-checking” yang mendeteksi dan membuang data yang rusak (corrupted). Fungsi yang memperbaiki error (Error-correction) (seperti pengiriman kembali/retransmission data) diserahkan pada protokol layer yang lebih tinggi (higher-layer).

Implementasi Frame Relay

Frame Relay dapat digunakan untuk jaringan publik dan jaringan “private” perusahaan atau organisasi.

Jaringan Publik

Pada jaringan publik Frame Relay, “Frame Relay switching equipment” (DCE) berlokasi di kantor pusat (central) perusahaan penyedia jaringan telekomunikasi. Pelanggan hanya membayar biaya berdasarkan pemakain jaringan, dan tidak dibebani administrasi dan pemeliharan perangkat jaringan Frame Relay.

Jaringan “Private”

Pada jaringan “private” Frame Relay, administrasi dan pemeliharaan jaringan adalah tanggungjawab perusahaan (private company). Trafik Frame Relay diteruskan melalui “interface” Frame Relay pada jaringan data. Trafik “Non-Frame Relay” diteruskan ke jasa atau aplikasi yang sesuai (seperti “private branch exchange” [PBX] untuk jasa telepon atau untuk aplikasi “video-teleconferencing”).
Sumber :http://mudji.net/press/?p=111

Baca Selengkapnya...

Wi-Fi

Pengertian Wi-Fi
Wi-Fi (atau Wi-fi, WiFi, Wifi, wifi) merupakan kependekan dari Wireless Fidelity, memiliki pengertian yaitu sekumpulan standar yang digunakan untuk Jaringan Lokal Nirkabel (Wireless Local Area Networks - WLAN) yang didasari pada spesifikasi IEEE 802.11. Standar terbaru dari spesifikasi 802.11a atau b, seperti 802.16 g, saat ini sedang dalam penyusunan, spesifikasi terbaru tersebut menawarkan banyak peningkatan mulai dari luas cakupan yang lebih jauh hingga kecepatan transfernya.

Awalnya Wi-Fi ditujukan untuk pengunaan perangkat nirkabel dan Jaringan Area Lokal (LAN), namun saat ini lebih banyak digunakan untuk mengakses internet. Hal ini memungkinan seseorang dengan komputer dengan kartu nirkabel (wireless card) atau personal digital assistant (PDA) untuk terhubung dengan internet dengan menggunakan titik akses (atau dikenal dengan hotspot) terdekat.

Wi-Fi dirancang berdasarkan spesifikasi IEEE 802.11. Sekarang ini ada empat variasi dari 802.11, yaitu: 802.11a, 802.11b, 802.11g, and 802.11n. Spesifikasi b merupakan produk pertama Wi-Fi. Variasi g dan n merupakan salah satu produk yang memiliki penjualan terbanyak pada 2005.

Spesifikasi.

802.11b 11 Mb/s 2.4 GHz b
802.11a 54 Mb/s 5 GHz a
802.11g 54 Mb/s 2.4 GHz b, g
802.11n 100 Mb/s 2.4 GHz b, g, n

Di banyak bagian dunia, frekuensi yang digunakan oleh Wi-Fi, pengguna tidak diperlukan untuk mendapatkan ijin dari pengatur lokal (misal, Komisi Komunikasi Federal di A.S.). 802.11a menggunakan frekuensi yang lebih tinggi dan oleh sebab itu daya jangkaunya lebih sempit, lainnya sama.

Versi Wi-Fi yang paling luas dalam pasaran AS sekarang ini (berdasarkan dalam IEEE 802.11b/g) beroperasi pada 2.400 MHz sampai 2.483,50 MHz. Dengan begitu mengijinkan operasi dalam 11 channel (masing-masing 5 MHz), berpusat di frekuensi berikut:

* Channel 1 - 2,412 MHz;
* Channel 2 - 2,417 MHz;
* Channel 3 - 2,422 MHz;
* Channel 4 - 2,427 MHz;
* Channel 5 - 2,432 MHz;
* Channel 6 - 2,437 MHz;
* Channel 7 - 2,442 MHz;
* Channel 8 - 2,447 MHz;
* Channel 9 - 2,452 MHz;
* Channel 10 - 2,457 MHz;
* Channel 11 - 2,462 MHz

Secara teknis operasional, Wi-Fi merupakan salah satu varian teknologi komunikasi dan informasi yang bekerja pada jaringan dan perangkat WLAN (wireless local area network). Dengan kata lain, Wi-Fi adalah sertifikasi merek dagang yang diberikan pabrikan kepada perangkat telekomunikasi (internet) yang bekerja di jaringan WLAN dan sudah memenuhi kualitas kapasitas interoperasi yang dipersyaratkan.

Teknologi internet berbasis Wi-Fi dibuat dan dikembangkan sekelompok insinyur Amerika Serikat yang bekerja pada Institute of Electrical and Electronis Engineers (IEEE) berdasarkan standar teknis perangkat bernomor 802.11b, 802.11a dan 802.16. Perangkat Wi-Fi sebenarnya tidak hanya mampu bekerja di jaringan WLAN, tetapi juga di jaringan Wireless Metropolitan Area Network (WMAN).

Karena perangkat dengan standar teknis 802.11b diperuntukkan bagi perangkat WLAN yang digunakan di frekuensi 2,4 GHz atau yang lazim disebut frekuensi ISM (Industrial, Scientific dan Medical). Sedang untuk perangkat yang berstandar teknis 802.11a dan 802.16 diperuntukkan bagi perangkat WMAN atau juga disebut Wi-Max, yang bekerja di sekitar pita frekuensi 5 GHz.

Tingginya animo masyarakat --khususnya di kalangan komunitas Internet-- menggunakan teknologi Wi-Fi dikarenakan paling tidak dua faktor. Pertama, kemudahan akses. Artinya, para pengguna dalam satu area dapat mengakses Internet secara bersamaan tanpa perlu direpotkan dengan kabel.

Konsekuensinya, pengguna yang ingin melakukan surfing atau browsing berita dan informasi di Internet, cukup membawa PDA (pocket digital assistance) atau laptop berkemampuan Wi-Fi ke tempat dimana terdapat access point atau hotspot.

Menjamurnya hotspot di tempat-tempat tersebut --yang dibangun oleh operator telekomunikasi, penyedia jasa Internet bahkan orang perorangan-- dipicu faktor kedua, yakni karena biaya pembangunannya yang relatif murah atau hanya berkisar 300 dollar Amerika Serikat.

Peningkatan kuantitas pengguna Internet berbasis teknologi Wi-Fi yang semakin menggejala di berbagai belahan dunia, telah mendorong Internet service providers (ISP) membangun hotspot yang di kota-kota besar dunia.

Beberapa pengamat bahkan telah memprediksi pada tahun 2006, akan terdapat hotspot sebanyak 800.000 di negara-negara Eropa, 530.000 di Amerika Serikat dan satu juta di negara-negara Asia.
